水轰-5型反潜轰炸机
水轰-5型反潜轰炸机
水轰-5型水上反潜轰炸机由我军自行研制开发的一款反潜机型，由哈尔滨飞机制造公司制造，用于中近海域海上侦察、巡逻警戒、搜索反清等任务，也可监视和攻击水面舰艇。50年代初我国曾引进6架苏联别-6水上飞机，但远远不能满足我国海军的迅猛发展。为此1968年水轰-5的研制正式得到批准，1970年完成总体设计，次年总装出第一架原型01号。1971年完成静力破坏试验和总装。02号原型机于1973年12月实施首次地面滑行，并于1975年5月在湖北荆门漳河水库下水，开始水上试验。1976年4月3日首次进行水上起降试飞。1986年正式编入现役。
水轰-5装备了C-101超音速反舰导弹。C-101示我军装备的第一代冲压式低空，超音速反舰导弹，69年5月开始研制，1985年导弹飞行实验成功，经多次改良后定型。制导采用末端主动雷达自动寻的方式，因此载机或舰艇在发射后即可关闭自身的雷达，进行脱离。导弹重达1847千克，射程45千米，使用液体冲压发动机加火箭助推器。北约代号CSSC-X-5。
水轰-5机头有一个雷达罩机鼻，稍下方是领航员的向下观察透明舱。机头上方是驾驶舱，内容纳多人机组。通常为双人驾驶机组，两人均有全套操纵系统。大长宽比的机身有较大容积的货舱，内可搭载电子器材或其他有效载荷。
机舱为非气密，有高空飞行和应急供氧系统。机腹是相当长的单断阶船底，尾端带有水舵，机尾是向后延伸数米的磁探仪。
辅助机轮可收进机身。船型底按两舱破损不沉设计，共10个水密舱。大展弦比梯形平直机翼装在机身背部，上面设有开裂式襟翼及扰流片。上反平尾两端装有2片椭圆形垂尾。水轰-5的机身按二舱破损进水不沉的原则设计，共分成十个水密舱段，机头下有抑波槽和挡水板，减少了浪花的飞溅。座舱非气密，但有高空供氧设备。
机上电子设备包括XS-5A信标机、BWL-7自动无线电罗盘、263无线电高度表、773多普勒导航雷达、搜索轰炸雷达、航向系统、惯性多普勒组合导航仪、高度速度中心仪、地形回避设备、火控计算机、光学和激光轰炸瞄准具及反潜专门设备。部分设备为后期改进加装的。机尾装有磁异常探测长杆，下方还有一个水舵。

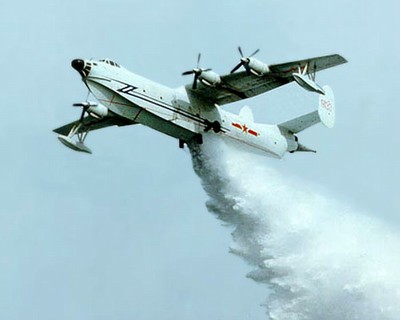

兴安岭火灾后，水轰-5灭火机改型开始研制。1987年6月，水轰-5的森林灭火改型在哈尔滨附近进行了首次灭火试验。水轰-5飞机先在水库水面以每小时100千米的速度滑行，仅几秒钟即将容量达8吨的飞机水箱吸满。随后飞机加速滑行500米后离水面升空。到达投水地点后，飞机放下襟翼，下降减速，然后打开水箱门，8吨多水一泄如注，完成了此次投水试验。机上增加了相应的吸水、放水装置，如轰炸瞄准设备处增设放水按钮。水箱有手动操作应急系统。灭火型拥有以往型号的作战能力。
尺寸数据：
机长：38.9米
机高：9.80米
翼展：36米
机翼面积：144平方米
起飞重量：45000千克
正常起飞重重：36000千克
最大平飞速度：556千米/时
实用升限：10250米
爬升率：11.3米/秒
最大航程：4900千米
最大续航时间：11小时53分
最大机内载油：13417千克
起飞滑水距离：482米
着水滑跑距离：853米
